Cellule inconnue sur ancienne Garrard


Poster un nouveau sujet   Répondre au sujet    THORENS idler Index du Forum -> RESTAURATION ET OPTIMISATION -> Les bras et les cellules
Sujet précédent :: Sujet suivant
Auteur Message
lecomte
.

Hors ligne

Inscrit le: 22 Déc 2015
Messages: 42
Localisation: Toulouse
Masculin

MessagePosté le: Sam 20 Fév 2016, 17:34    Sujet du message: Cellule inconnue sur ancienne Garrard Répondre en citant

Bonjour

L'un d'entre vous reconnaît-il cette cellule? Elle me semble être une mono.

Mais pourquoi  il y a 4 fils (mais que deux de branché sur la cellule).

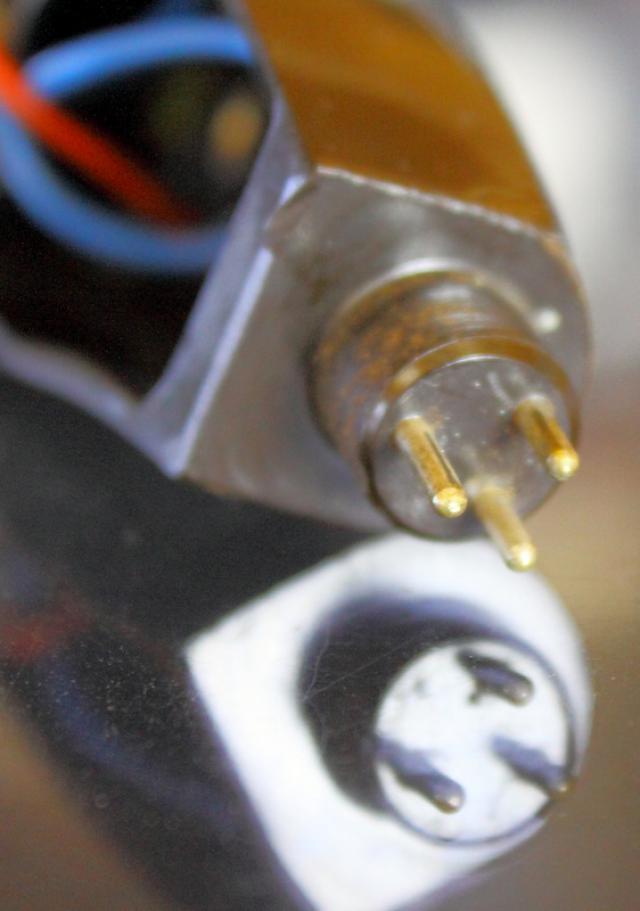

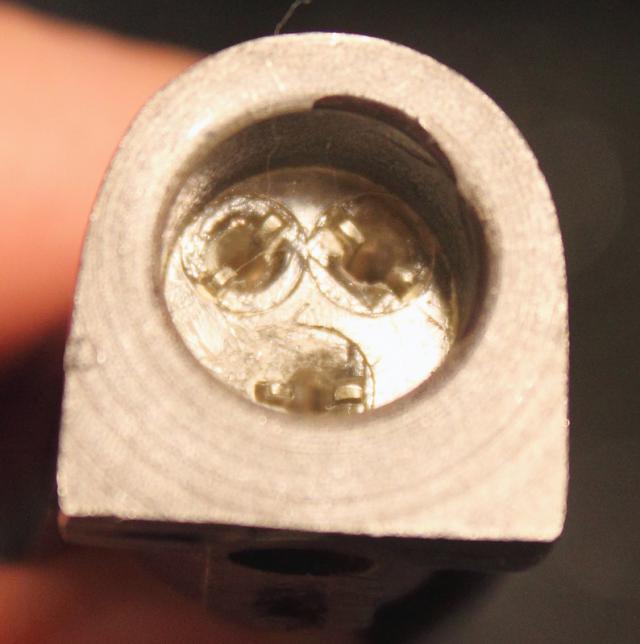

Est-il possible de la passer en stéréo sachant qu'il y a que trois picots pour la liaison entre le PC et le bras?

Quel diamant ou saphir mettre sur cette cellule? Ou le trouver

Par Avance merci de vos retours et conseils.
Voici les photos.



Revenir en haut
Publicité






MessagePosté le: Sam 20 Fév 2016, 17:34    Sujet du message: Publicité

PublicitéSupprimer les publicités ?
Revenir en haut
le bleu
Administrateur

Hors ligne

Inscrit le: 02 Juin 2011
Messages: 7 436
Localisation: BHZ sud
Masculin
Quel(s) galet(s ): ....trop...

MessagePosté le: Sam 20 Fév 2016, 20:22    Sujet du message: Cellule inconnue sur ancienne Garrard Répondre en citant

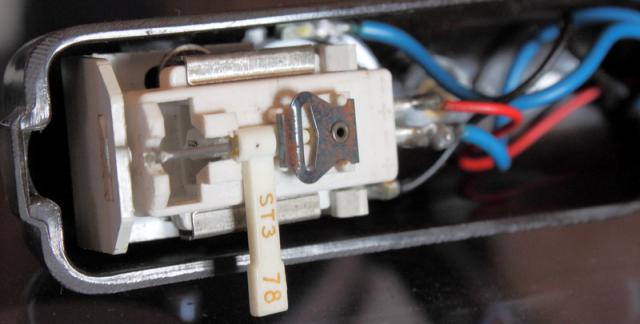

La ST3 est un diamant BSR, donc sans doute une cellule BSR?

3 pin-nouille pour le bras, donc Droite/Guche/masse commune (??), mais à l'autre bout du bras, dans la platine, il y a quoi?






____________________________________________________________________________________________________
petit à petit, l'oiseau fait son nid...

Revenir en haut
lecomte
.

Hors ligne

Inscrit le: 22 Déc 2015
Messages: 42
Localisation: Toulouse
Masculin

MessagePosté le: Lun 22 Fév 2016, 10:33    Sujet du message: Cellule inconnue sur ancienne Garrard Répondre en citant

Bonjour

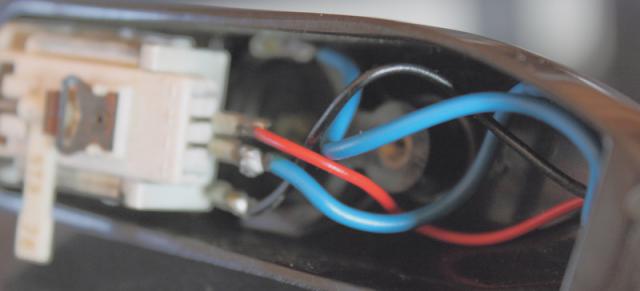

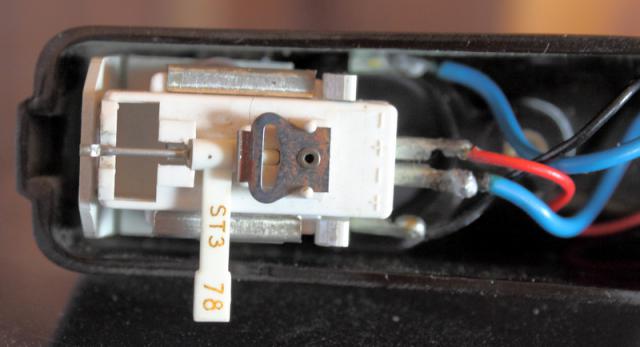

Comme on peut voir sur la première photo du premier message la cellule a (+-+-) comme sur une cellule récente.

Mais seul le (+-) du milieu est branché, les deux autres fils sont dans le vide.

Par contre les quatre sont sodés au PC.

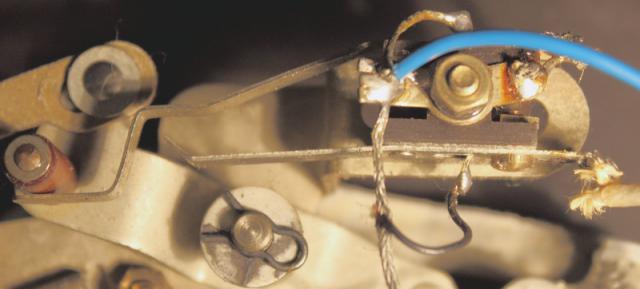

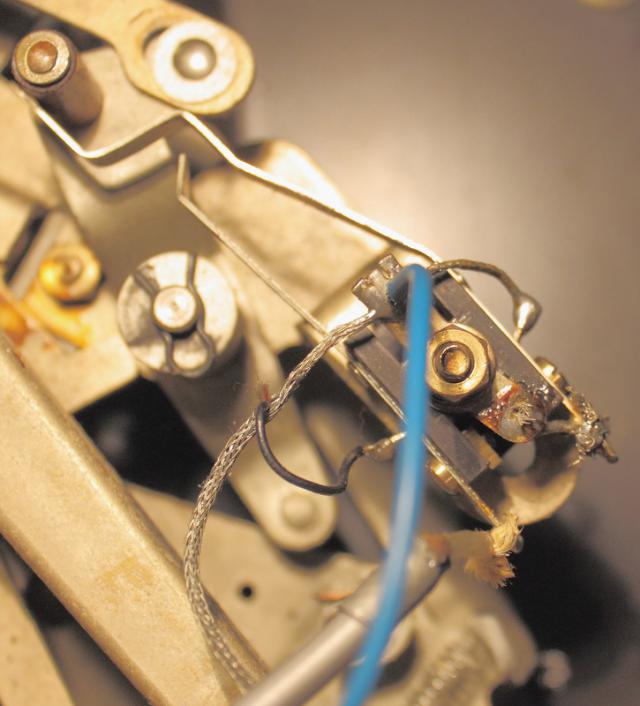

Pour répondre a tes questions voici comment est câblé le reste du bras.

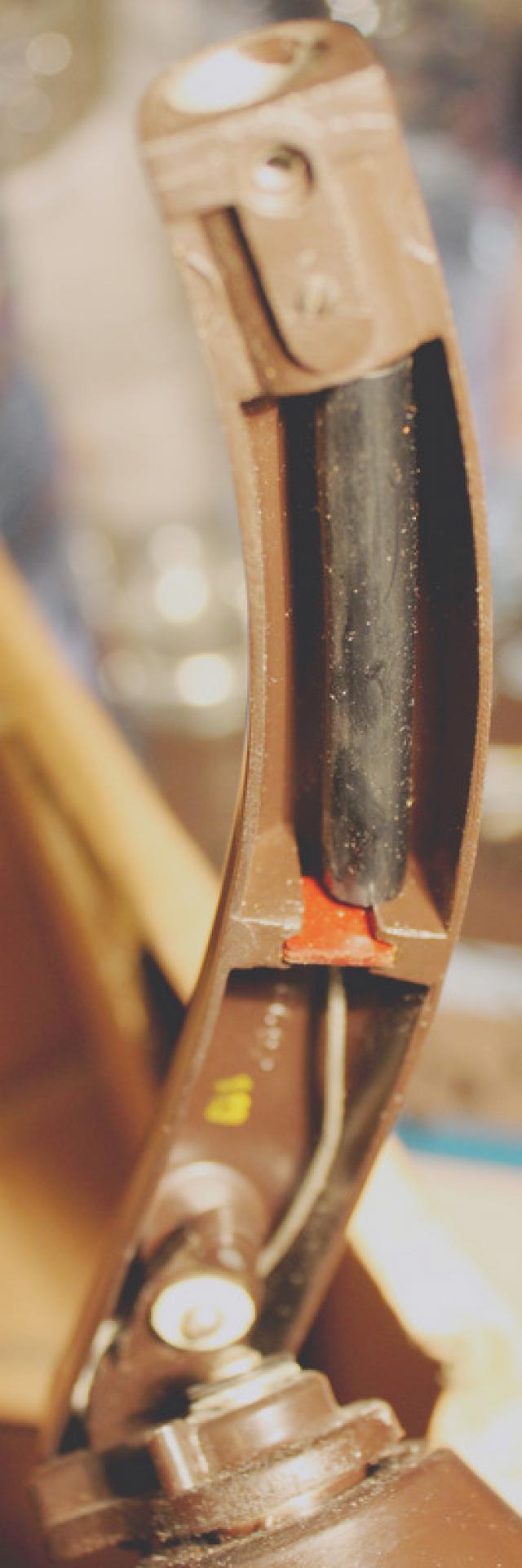

Une seule tresse avec un fil noir circule dans le bras.
Il me semble que la sortie soit Mono.
Revenir en haut
ThierryN
.

Hors ligne

Inscrit le: 30 Déc 2011
Messages: 2 199
Localisation: Uzès (Gard)
Masculin
Quel(s) galet(s ): 301/Ortofon 124/schroeder 124/Mayware 135/3009 135/DIY 184/BTD12S L75/ Jelco 750L
Ampli: SP15Verdier210300BWECambridge
Enceintes: KHorns tri-amplifiées

MessagePosté le: Lun 22 Fév 2016, 21:33    Sujet du message: Cellule inconnue sur ancienne Garrard Répondre en citant

Un conducteur signal + tresse autour qui fait le retour  et une tresse pour la masse de la cellule  ce serait donc cellule mono.
La pointe 78t par retournement : on est avant la stéréo.






____________________________________________________________________________________________________
Le vinyle est le futur antérieur de l'audio de qualité.

Don't worry about old age.....It doesn't last that long!

Revenir en haut
le bleu
Administrateur

Hors ligne

Inscrit le: 02 Juin 2011
Messages: 7 436
Localisation: BHZ sud
Masculin
Quel(s) galet(s ): ....trop...

MessagePosté le: Lun 22 Fév 2016, 23:20    Sujet du message: Cellule inconnue sur ancienne Garrard Répondre en citant

En effet, le bras est mono.
Par contre, je crois qu'il possible de la cabler en stéréo...






____________________________________________________________________________________________________
petit à petit, l'oiseau fait son nid...

Revenir en haut
ThierryN
.

Hors ligne

Inscrit le: 30 Déc 2011
Messages: 2 199
Localisation: Uzès (Gard)
Masculin
Quel(s) galet(s ): 301/Ortofon 124/schroeder 124/Mayware 135/3009 135/DIY 184/BTD12S L75/ Jelco 750L
Ampli: SP15Verdier210300BWECambridge
Enceintes: KHorns tri-amplifiées

MessagePosté le: Mar 23 Fév 2016, 00:17    Sujet du message: Cellule inconnue sur ancienne Garrard Répondre en citant

La cellule actuelle est peut-être venue en remplacement d'une d'origine purement mono.
Une pointe neuve pourrait se trouver au modèle sur ebay. Si elle est naze.

Câbler en stéréo: avec le câblage actuel du bras ?  en ajoutant des broches cellule et en faisant passer les retours en commun par la liaison de masse existante ? Genre de truc à se faire une ronflette, non ? Quant à recâbler le bras, pourquoi ne pas tout garder comme ça , vu l'intérêt sans doute relativement  limité de la cellule (et peut être bien de la platine) ?
Je ne critique pas mais  le plaisir n'est-il pas uniquement de refaire fonctionner aussi bien que possible, sans plus ?
Et cela peut être intéressant pour des monos un peu usagés, voire des 78t. Mais alors faudrait peut-être recabler la cellule -si stéréo- en mono en utilisant les deux canaux.

D'ailleurs  la platine elle ressemble à quoi ?






____________________________________________________________________________________________________
Le vinyle est le futur antérieur de l'audio de qualité.

Don't worry about old age.....It doesn't last that long!

Revenir en haut
le bleu
Administrateur

Hors ligne

Inscrit le: 02 Juin 2011
Messages: 7 436
Localisation: BHZ sud
Masculin
Quel(s) galet(s ): ....trop...

MessagePosté le: Mar 23 Fév 2016, 11:26    Sujet du message: Cellule inconnue sur ancienne Garrard Répondre en citant

MODO :

Bonjour,
J'ai déplacé les photos de ta platine ici : http://thorens.idler.vraiforum.com/t2714-Garrard-RC80.htm#p88356
Pour faire un nouveau sujet dans la rubrique des Garrard. Et donc laisser ici la discussion du bras/cellule.
Wink






____________________________________________________________________________________________________
petit à petit, l'oiseau fait son nid...
