Adaptation plateau alu


Poster un nouveau sujet   Répondre au sujet    THORENS idler Index du Forum -> LES PLATINES THORENS A GALET -> TD 124
Sujet précédent :: Sujet suivant
Auteur Message
ThierryN
.

Hors ligne

Inscrit le: 30 Déc 2011
Messages: 2 199
Localisation: Uzès (Gard)
Masculin
Quel(s) galet(s ): 301/Ortofon 124/schroeder 124/Mayware 135/3009 135/DIY 184/BTD12S L75/ Jelco 750L
Ampli: SP15Verdier210300BWECambridge
Enceintes: KHorns tri-amplifiées

MessagePosté le: Lun 22 Fév 2016, 22:22    Sujet du message: Adaptation plateau alu Répondre en citant

De mon imagination fertile est sortie l'idée de voir  comment s'adapterait un plateau alu de 135 sur une 124.

Ca peut faire sans difficulté particulière pour quelqu'un qui dispose d'un tour .

Le travail essentiel est de tourner une pièce intercalaire , sorte de rondelle qui se placera entre le support plateau de l'axe de 124 et le plateau de 135 afin de ratrapper  la différence d'épaisseur. Cette rondelle doit aussi assurer le centrage (par un épaulement) et être percée au diamètre de passage de l'axe disque.

Ensuite il suffit de  percer 3 trous dans le plateau de 135 à l'écartement des vis de 124.(centrage évidemment)

Les vis d'origine peuvent servir (mais 3 vis plus longues de 3mm seraient préférables ).

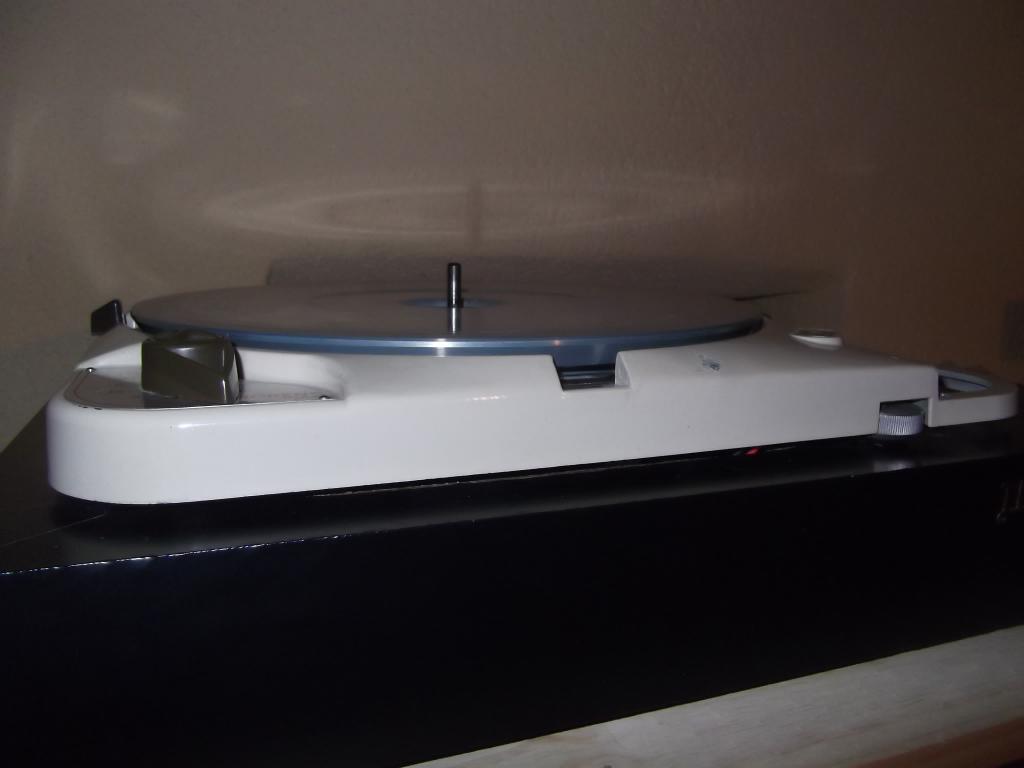

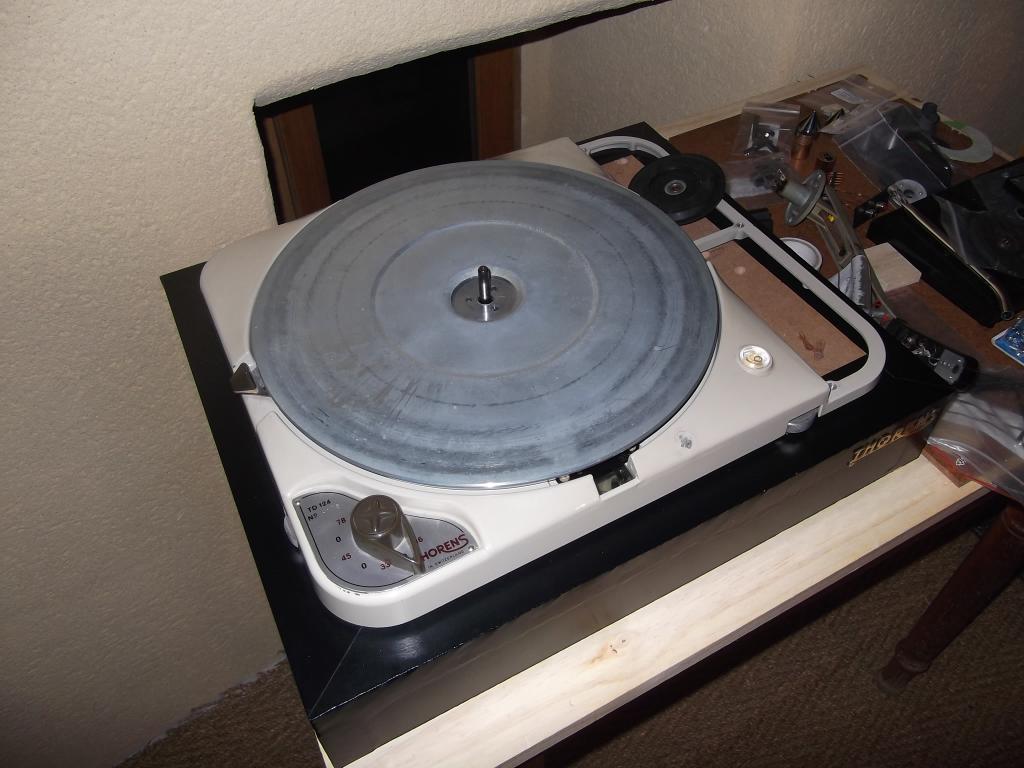

J'ai vérifié avec une cale de 3,2 mm , cela tourne librement et le galet porte normalement.

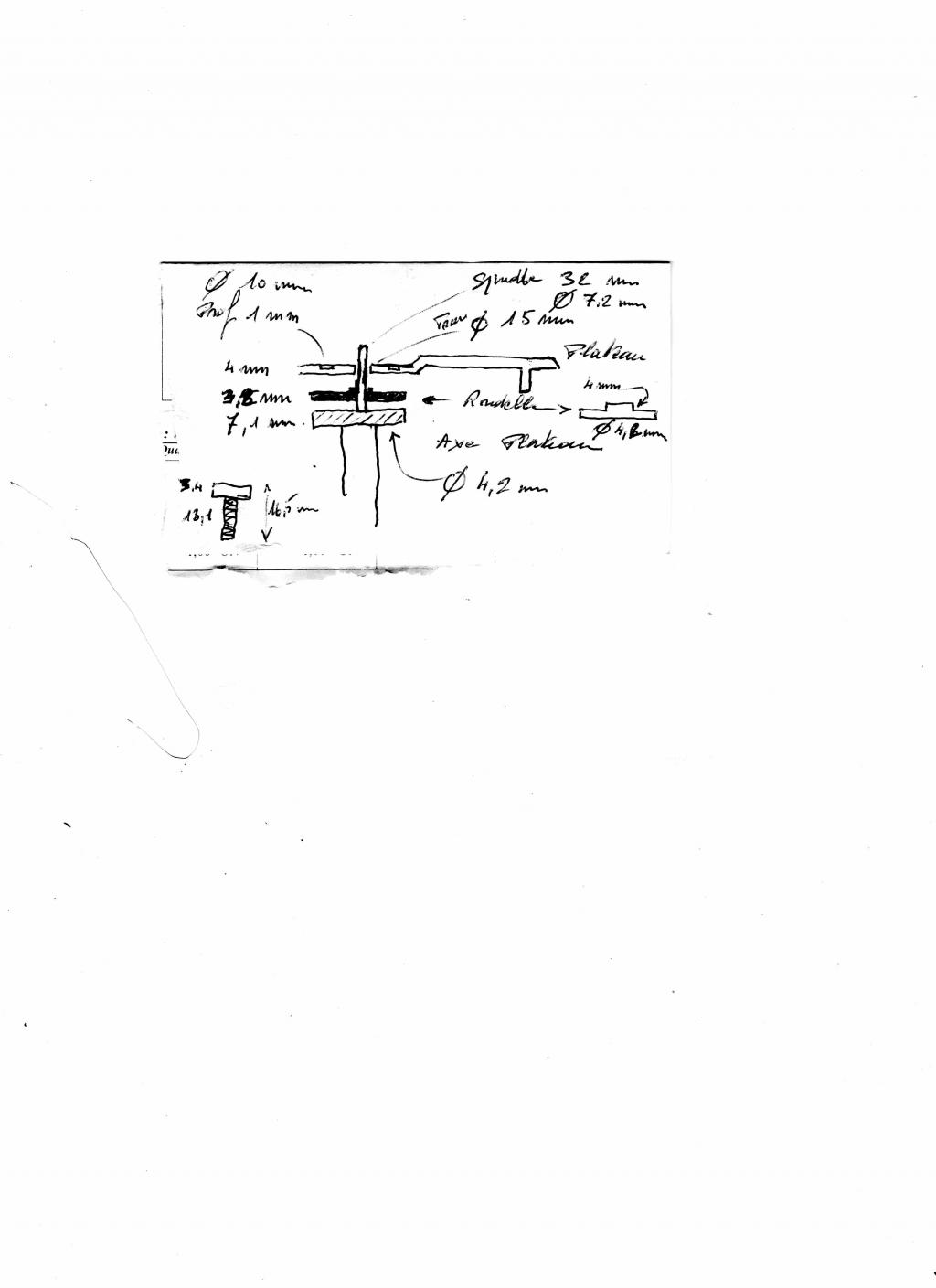

J'ai fait un petit croquis vite fait (et non mis au propre) histoire de montrer l'idée (les mesures ne sont pas vérifiées au dixième)  :




Quel intérêt direz-vous ?
Mettre une MC en bénéficiant du châssis et de la mécanique de la 124.
Plateau plus léger sans doute, mais pas de contre-plateau casserole.
L'ajout d'un CP lourd est aisé sur ce plateau plat.
C'est 100% réversible .
On trouve encore des 135 plus ou moins déglinguées pour très nettement moins cher qu'un plateau alu pour 124.
(150€ sur LBC il y a 2 mois)

Mais on perd le stroboscope .

Moi je n'ai ni le matériel, ni la technique mais je connais des virtuoses de tout cela.











____________________________________________________________________________________________________
Le vinyle est le futur antérieur de l'audio de qualité.

Don't worry about old age.....It doesn't last that long!

Revenir en haut
Publicité






MessagePosté le: Lun 22 Fév 2016, 22:22    Sujet du message: Publicité

PublicitéSupprimer les publicités ?
Revenir en haut
Gabi
.

Hors ligne

Inscrit le: 04 Oct 2011
Messages: 1 818
Localisation: Caussade 82
Masculin
Quel(s) galet(s ): TD124, TD135, L75/S, L78

MessagePosté le: Mar 23 Fév 2016, 18:01    Sujet du message: Adaptation plateau alu Répondre en citant

Effectivement ça peut aussi marcher avec l'entretoise du plateau alu de 124 pour y adapter le grand plateau de 135.

Par contre l'inverse (plateau alu de 124 sur une 135) n'est pas possible à cause des petits ergots présents à l'extérieur de la roue d'appui du galet.
Revenir en haut
ThierryN
.

Hors ligne

Inscrit le: 30 Déc 2011
Messages: 2 199
Localisation: Uzès (Gard)
Masculin
Quel(s) galet(s ): 301/Ortofon 124/schroeder 124/Mayware 135/3009 135/DIY 184/BTD12S L75/ Jelco 750L
Ampli: SP15Verdier210300BWECambridge
Enceintes: KHorns tri-amplifiées

MessagePosté le: Mar 23 Fév 2016, 20:35    Sujet du message: Adaptation plateau alu Répondre en citant

Mais toi tu as l'entretoise d'adaptation du plateau alu 124 à trous rapprochés (si je me souviens bien)

L'entretoise pour monter un plateau alu de 135 devrait comporter de plus un épaulement permettant de centrer ce plateau dont le trou central fait 15 mm.








____________________________________________________________________________________________________
Le vinyle est le futur antérieur de l'audio de qualité.

Don't worry about old age.....It doesn't last that long!

Revenir en haut
Gabi
.

Hors ligne

Inscrit le: 04 Oct 2011
Messages: 1 818
Localisation: Caussade 82
Masculin
Quel(s) galet(s ): TD124, TD135, L75/S, L78

MessagePosté le: Mer 24 Fév 2016, 12:35    Sujet du message: Adaptation plateau alu Répondre en citant

Oui peut-être, il faudra que j'y jette un coup d’œil pour te confirmer ça. Wink
Revenir en haut
philihifi
.

Hors ligne

Inscrit le: 08 Oct 2011
Messages: 2 657
Localisation: 92600
Masculin
Quel(s) galet(s ): Garrard 401 + SME 3012
Ampli: Linn Klout
Enceintes: DIY

MessagePosté le: Sam 27 Fév 2016, 12:36    Sujet du message: Adaptation plateau alu Répondre en citant

Salut Thierry

Ton dessin est un peu fouillis. Mr. Green






____________________________________________________________________________________________________
Quand les galets ricochent, cela fait de belles ondes sur l'eau.

Revenir en haut
